Shandong TaoFong CNC Machine Tool Co., Ltd. ialah salah satu pengeluar terkemuka dan pembekal pusat mesin pengilangan menegak cnc di China, juga menyokong perkhidmatan tersuai. Selamat datang untuk membeli pusat mesin pengilangan menegak cnc berkualiti tinggi untuk dijual di sini dari kilang kami. Perkhidmatan yang baik dan harga yang berpatutan disediakan.

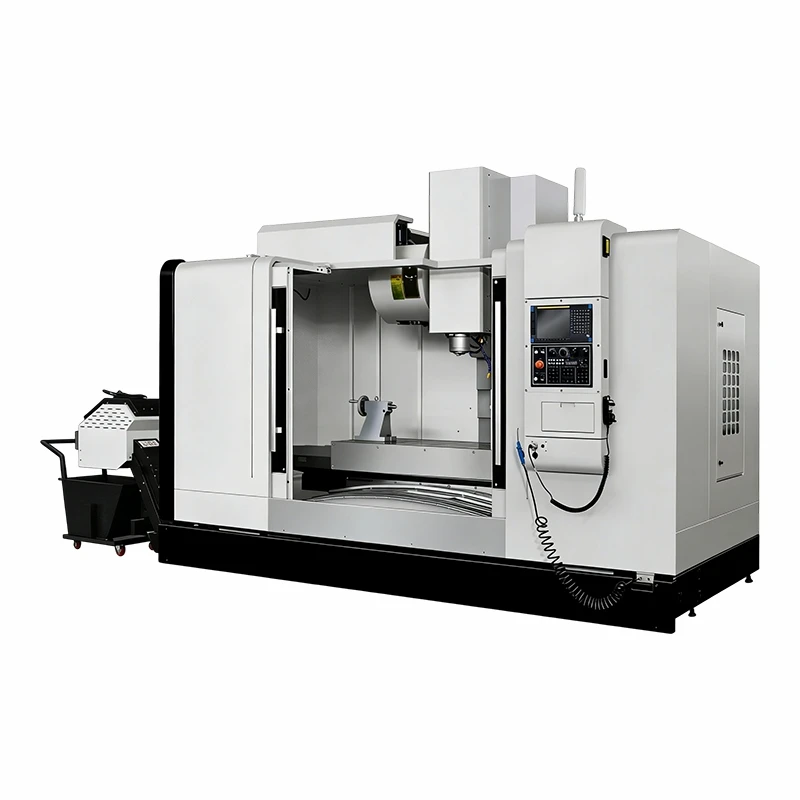

Pusat mesin pengilangan menegak Cnc VMC1580 ialah pusat pemesinan berbilang-bersaiz sederhana yang sesuai untuk pemesinan bahagian logam yang besar dan kompleks. Melalui penyepaduan-kawalan CNC berketepatan tinggi, semua-pembinaan automatik elektrik dan operasi pintar, pengilangan lengkap, penggerudian dan kerja lain pada satu pemegang, sekali gus mengurangkan kuantiti langkah pemprosesan dan meningkatkan ketepatan kedudukan. Mematuhi pelbagai jenis bahan logam, seperti keluli karbon rendah, Keluli tahan karat , Keluli aloi, Keluli acuan, Aloi Kuprum, aloi Al-kekuatan tinggi dsb.; juga boleh memenuhi pelbagai-keperluan teknologi pengeluaran berketepatan tinggi dalam industri. Saiz meja kerja : 1700x800mm ; Kelajuan gelendong maksimum 8,000r/min; Kawasan pemprosesan yang besar dengan kekukuhan sistem yang baik dan mampu menyokong beberapa Tugasan berat. Diperbuat daripada bahagian besi tuang HT300, termasuk struktur katil yang lengkap dan komponen rangka sokongan yang diperkukuh yang menawarkan ketegaran yang sangat baik,{17}}prestasi penindasan getaran tinggi, toleransi kejutan haba, dsb., digunakan untuk menyokong berat badan utama dan bahagian menggerakkan pelbagai mesin.
Kelebihan Produk
Ketegaran Unggul
VMC-1580 ialah bahagian besi tuang dan struktur yang dipertingkatkan. Diumur secara menyeluruh dalam tiga peringkat untuk menghilangkan tekanan dalaman dan mengurangkan getaran dan ubah bentuk yang disebabkan oleh penggunaan kerap di bawah beban berat dan kelajuan tinggi. Lajur bertetulang mempunyai ketegaran yang kuat berbanding dengan lajur biasa; ia boleh berbuat demikian-menggali dan menghantar momen secara mendalam untuk sesetengah bahan seperti keluli berkekerasan tinggi sambil mengekalkan pengendalian sistem yang stabil dari semasa ke semasa untuk memastikan ralat Lokasi yang tepat.
-Spindle Ketepatan Tinggi & Pemulihan Kabus Minyak Pintar
Spindle berketepatan tinggi-BT50, didorong oleh motor servo AC 18-kW, telah dipasang; Ia dimeterai dengan bebola galas untuk beroperasi secara berterusan dalam jangka masa panjang dengan ralat-larian kurang daripada 0.002mm. Lekapkannya pada frekuensi-putaran sederhana, dan terdapat perubahan lancar-dalam-unit kawalan kelajuan yang beroperasi secara senyap. Pilihan Sistem pemulihan kabus minyak pintar-dipasang untuk mengumpul dan mengalih keluar Oil-Mists yang dihasilkan semasa pemprosesan, mengurangkan pencemaran Alam Sekitar dan menjimatkan minyak LUB untuk menambah baik Persekitaran kerja.
Automasi Pintar & Pemprosesan Fleksibel
Dilengkapi dengan sistem GSK CNC; mempunyai fungsi paparan skrin sentuh berwarna 12-inci bagi simulasi program, diagnosis kegagalan dan pengaturcaraan luar talian boleh membantu beroperasi dengan mudah. Sistem penukar alat automatik bersenjata-(ATC) telah merealisasikan alat-menukar kelajuan 3.8s untuk memendekkan kitaran pemprosesan dengan ketara. menyokong gabungan tiga-paksi; Empat-Pilihan Jadual Putar paksi juga disokong untuk memproses berbilang muka kontur sekali gus selepas diapit. Sistem pelinciran automatik teragih yang termasuk peranti{10}pemantau tekanan dan penggera untuk mengurangkan kehausan komponen dan kegagalan peralatan.
Berat-Kapasiti Muatan & Keselamatan Komprehensif
Meja kerja mesin diperbuat daripada-bahan besi tuang-berkualiti tinggi dan telah menambah-lapisan rintangan haus; Beban kerja Boleh mencapai sehingga 1500 kg. Pilihan penghantar cip jenis rantai kuasa tinggi-dan kotak penangkap-berkapasiti besar-boleh dengan cepat mengeluarkan lebihan cip untuk mengelakkan pengumpulannya. Perlindungan keselamatan berbilang Peranti termasuk hentian kecemasan, beban gelendong, perlanggaran alatan dan penutup pelindung tertutup sepenuhnya untuk melindungi keselamatan pengendali daripada cip.
Parameter teknikal utama produk
|
SPESIFIKASI |
Unit |
VMC1580 |
|
Saiz meja |
mm |
1700*800 |
|
Perjalanan paksi X |
mm |
1500 |
|
perjalanan paksi Y |
mm |
800 |
|
Perjalanan paksi Z |
mm |
700 |
|
Maks. beban meja kerja |
kg |
1500 |
|
Slot T(nombor-lebar*pitch) |
- |
5-22*135 |
|
Maks. kelajuan gelendong |
rpm |
6000/8000 |
|
Tirus gelendong |
mm |
BT50 |
|
Kuasa motor utama |
kw |
15/18.5 |
|
X/Y/Z kelajuan lintasan pantas |
m/min |
20/20/15 |
|
Memotong kelajuan suapan |
mm/min |
1-5000 |
|
Jenis rel panduan |
- |
Rel linear / Rel linear paksi X/Y Rel keras paksi Z |
|
Jarak dari paksi gelendong ke permukaan lajur |
mm |
810 |
|
Jarak antara hidung gelendong dan permukaan meja |
mm |
130-830 |
|
Ketepatan kedudukan |
mm |
0.01 |
|
Ulang ketepatan kedudukan |
mm |
0.0075 |
|
Majalah alat |
- |
Lengan 24 |
|
Maks. diameter alat |
mm |
112/200 |
|
Maks. berat alat |
kg |
18 |
|
Berat mesin |
kg |
13000 |
|
Dimensi keseluruhan (L*W*H) |
mm |
4300*3200*3100 |
Butiran Standard Mesin
PEMBINAAN MESIN
Kekuatan tinggi kualiti tinggiHT300besi tuang
SISTEM KAWALAN
Standard:GSK980/ KND1000 kawalan
TAIWAN PRECISION SPINDLE
1. gelendong TaiwanBT408000rpm
2. Lulus ujian penarafan ISO baki dinamik
MAJALAH ALAT TAIWAN
1.TaiwanOKADA majalah lengan 24alat .
2. masa tukar alatan hanya 2-3 saat.
1 skru plumbum jenama terkenal,
2. galas skru plumbum menggunakan galas SKF atau NACHI,
3. gandingan YC bersambung terus
TAIWAN PRECISION LINEAR RAILS
1. Kereta api panduan linear roller berkelajuan tinggi Taiwan, ketepatan kedudukan boleh mencapai kelas μm
SISTEM PElinciran
HERGPeranti pelinciran terpusat automatik .
PKOMPONEN NEUMATIK
Standard denganAirTACKomponen Pneumatik
1. dengan komponen elektrik keselamatan Schneider
2. Palam cepat sebagai standard
Setiap mesin lulus ujian interferometer laser Renishaw dan ujian ballbar
Senario Aplikasi
Jentera Berat & Pembuatan Komponen Marin:Digunakan secara meluas dalam pemprosesan-kepingan kerja bersaiz besar-termasuk-bingkai jentera berat, silinder hidraulik dan kipas untuk kapal. Ia mempunyai muatan yang besar-kapasiti galas dan julat pemprosesan yang besar untuk memenuhi-keperluan ketepatan tinggi untuk pendimensian dan kekuatan dalam pembuatan komponen besar yang digunakan dalam peralatan mekanikal dan laut-berat.
Pemprosesan Acuan & Die Besar:Sesuai untuk memproses asas acuan besar, teras acuan dan bahagian rongga dalam acuan automotif, aeroangkasa dan industri lain. Mesin teguh boleh mengendalikan bahagian-acuan keluli dalam keadaan asal dan mengelakkan-langkah menggilap tambahan. Spindle yang sangat tepat telah memberikan kestabilan untuk operasi permukaan acuan; Mengurangkan Kitaran Pengeluaran, Meningkatkan Kualiti Acuan.
Aeroangkasa &{0}}Pengeluaran Komponen Ketepatan Tinggi:Memproses bahagian struktur aeroangkasa yang besar atau produk industri berketepatan tinggi. Empat-sambungan gandar pilihan dan-kejituan kedudukan tinggi (±0.005/300 mm) telah memenuhi keperluan ketat untuk ketepatan dalam aplikasi Aeroangkasa untuk memastikan Kebolehpercayaan dan Keselamatan produk. Ia boleh memproses Bahan aloi-kuat dan memenuhi keperluan Pembuatan-tinggi.
Jentera Pemprosesan & Kejuruteraan Tersuai{0}}Skala Besar:Sesuai untuk-Bengkel Pemprosesan Tersuai berskala besar atau Perusahaan Pembuatan Jentera Kejuruteraan. Memproses sejumlah besar struktur logam-tersuai tertentu, Komponen peralatan industri dan{3}}instrumen berketepatan tinggi yang memerlukan saiz kelompok kecil dan pelbagai spesifikasi. Mod operasi fleksibel dan meja kerja-ruang besar boleh mengendalikan pelbagai jenis bahagian besar bentuk yang berbeza.
Soalan Lazim
S: Apakah spesifikasi utama pusat mesin pengilangan menegak cnc VMC1580
A: Saiz Meja Kerja: 1700mm x 800mm; Kapasiti Beban Dinilai: 1500 kg. Pergerakan paksi X, Y, Z ialah 1500x800x700 mm; Julat kelajuan gelendong: 0-8000 rpm. Ia didatangkan dengan motor utama servo AC 15kw dan sistem ATC jenis 24-lengan stesen-jenis. Spesifikasi ketepatan kedudukan{17}}adalah dalam ±0.008/300mm; Kedudukan-berulang-Ketepatan dalam ±0.006mm; Dimensi Keseluruhan: 4300 mm × 3200 mm × 3100 mm; Berat Bersih: 12000 kg ;Gunakan sumber kuasa tiga-fasa, empat fasa, tiga lapan puluh volt.
S: Apakah bahan yang boleh diproses oleh VMC1580?
A: Ia boleh mengendalikan pelbagai logam ferus seperti keluli karbon, keluli tahan karat dan keluli aloi; Logam bukan{0}}ferus termasuk kuprum Aloi Aluminium Aloi. Ia boleh digunakan untuk pemesinan kasar atau halus pelbagai kekerasan dan saiz bahagian besar dan berat dengan ketebalan yang berbeza dalam industri.
S: Apakah fungsi sistem pemulihan kabus minyak pintar?
J: Sistem pemulihan kabus minyak pintar mengumpul dan menapis kabus minyak yang dihasilkan semasa pemprosesan untuk mengitar semula ia sebagai Minyak pelincir yang berguna. Ia akan mengurangkan pencemaran alam sekitar dan melindungi kesihatan pengendali, seterusnya menjimatkan Kos penggunaan Minyak pelincir; sekali gus mengeluarkan Penjimatan tenaga dan Matlamat perlindungan Alam Sekitar.
S: Adakah VMC1580 sesuai untuk memproses-kerja besar-bekas tambahan?
A: Ya, betul. Dimensi meja kerja 1700x800 mm dan dengan kapasiti pemuatan maksimum untuk pengendalian ialah kira-kira 1500 kg. Terdapat ruang kerja yang mencukupi dalam semua arah: 1500*800*700mm; Terdapat juga katil lengkap untuk operasi yang stabil pada Beban tinggi.
S: Apakah perkhidmatan selepas-jualan yang disediakan?
J: Akan ada jaminan satu-tahun pada mulanya. Sediakan sokongan teknikal dalam talian 24-jam, jual alat ganti tulen seperti spindle dan skru bebola, sediakan perkhidmatan bimbingan pemasangan tanpa kos. Tapak ini sedang diselenggara, dan sejumlah besar inventori telah tiba di kawasan perindustrian dengan segera.
