Shandong TaoFong CNC Machine Tool Co., Ltd. ialah salah satu pengeluar terkemuka dan pembekal mesin pengilangan menegak cnc 3 paksi di China, juga menyokong perkhidmatan tersuai. Selamat datang untuk membeli mesin pengilangan menegak cnc 3 paksi berkualiti tinggi untuk dijual di sini dari kilang kami. Perkhidmatan yang baik dan harga yang berpatutan disediakan.

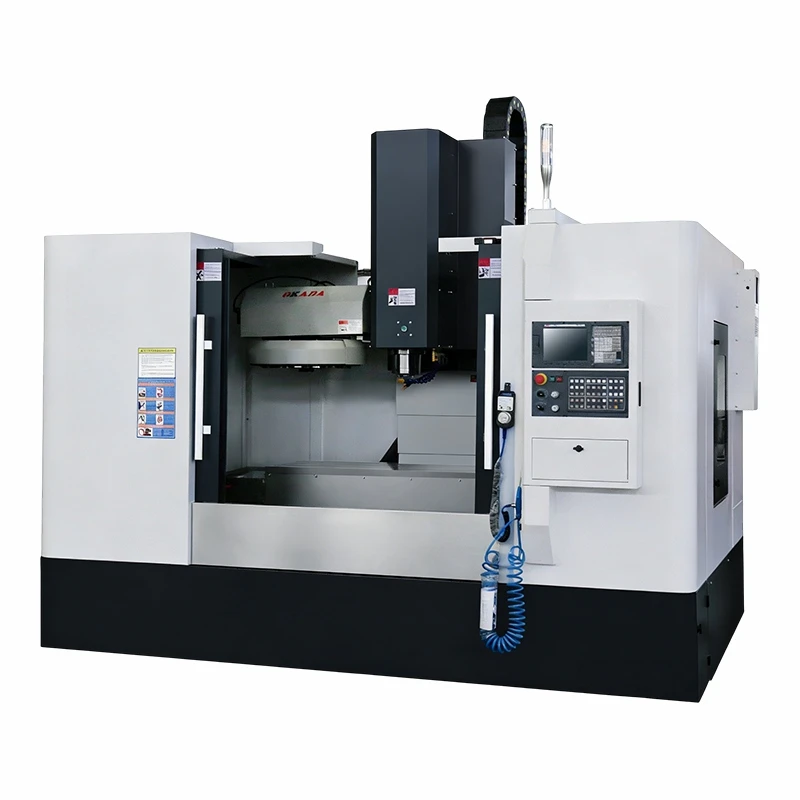

Mesin pengilangan menegak cnc 3 paksi VMC 1160 ialah-model berprestasi tinggi tiga-pusat pemesinan menegak selaras dengan spesifikasi yang baik; Oleh itu, ia boleh memproses bahagian mekanikal-bersaiz besar atau permukaan rumit yang diperbuat daripada bahan logam. Tumpuan adalah pada tiga-kawalan pautan ketepatan tinggi-tiga paksi, penyepaduan teknologi CNC termaju dan Reka bentuk struktur tugas berat-untuk fungsi operasi-pintar; Ia melakukan pengilangan, penggerudian, pemusingan , penyulingan, Pemprosesan penamat-tepat di bawah Satu persediaan. Mesin Pengilangan menegak ini boleh digunakan untuk Memproses banyak bahan, termasuk keluli karbon, Keluli tahan karat, Keluli Aloi , Aloi Kuprum, Aloi Aluminium{12}}Kekuatan Tinggi dan Keluli Alat; dengan itu mempunyai{13}}julat Aplikasi yang luas merentas pelbagai Industri. Dengan dimensi Jadual kerja (X×Y) 1200x600 mm, julat Traverse Maksimum pada paksi X ialah 1100 mm ,pada Paksi Y-Paksi: 600MM,Z-Aixs 600mm),Kelajuan gelendong setinggi 8000rpm; model VMC1160 mempunyai Ruang pemprosesan yang mencukupi dan Prestasi kelajuan Tinggi{24}}yang baik. Menggunakan besi tuang HT300 untuk membentuk ia boleh meningkatkan prestasi keseluruhan struktur, kekakuan serta keupayaannya untuk menghilangkan getaran dalam bahagian kerja-; Juga menyediakan sokongan yang baik untuk-pemesinan berketepatan tinggi bagi operasi beban-berat. Alat ini mengandungi-sistem CNC berprestasi tinggi, fungsi ATC untuk 24 stesen; mempunyai gelendong BT40; digunakan terutamanya dalam peralatan pengeluaran utama pembuatan mekanikal berat, besar-pemprosesan acuan dan jisim jisim{35}}komponen yang dihasilkan.
Kelebihan Produk
Struktur Bertetulang Tugas Berat- & Kapasiti Pemotongan Kuat
VMC1160 mempunyai tapak asas besi tuang dan tiang yang diperkuat; ia juga dirusuk secara dalaman selepas menjalani langkah penuaan buatan ketiga. Untuk meminimumkan getaran dan ubah bentuk struktur ini di bawah kelajuan tinggi atau beban berat untuk operasi berterusan. ; Gelendong digerakkan oleh tali pinggang, mempunyai peranti penyerapan hentakan untuk mengurangkan bunyi dan getaran, reka bentuk kedap -penuh menghalang cip dan cecair penyejuk daripada menceroboh, memanjangkan jangka hayat gelendong, mengekalkan ketepatan putaran yang baik, dsb.
Reka Bentuk Kemanusiaan & Semua-Perlindungan Keselamatan Bulat
yang mempunyai sistem pelesapan haba paksa-nya sendiri untuk mengasingkan sumber haba dan memastikan kestabilan operasi komponen elektrik di bawah-keadaan kerja suhu tinggi. Penghantar cip lingkaran pilihan dan kotak pengumpulan cip -berkapasiti besar digunakan untuk mengangkut cip dengan pantas untuk mengelakkan tersumbat cip; menyediakan persekitaran operasi yang selesa. Ia mempunyai beberapa pelindung keselamatan, seperti butang henti-segera, peranti gelendong yang lebih muatan, suis perlindungan perlanggaran-alat, pintu pelindung tertutup sepenuhnya, untuk melindungi nyawa pekerja dan mengelakkan cip daripada terpercik. tabiat operasi yang berbeza-beza dan bahan yang berbeza untuk diproses oleh pengguna lain.
3-Pautan Ketepatan Tinggi Paksi & Prestasi Stabil
Pergerakan tiga-paksi didayakan oleh sistem skru-bola-C3 yang sangat tepat dan-jalan pandu linear dengan fungsi pampasan pramuat; Tiga paksi mempunyai kelancaran, ketepatan, kelajuan yang baik, dengan ralat kedudukan kurang daripada 0.008mm dan kebolehulangan dalam julat ini berada dalam 0.006mm. Spindle berkelajuan tinggi BT40-yang digerakkan oleh motor servo AC 11KW mempunyai kehabisan-yang sangat rendah (Kurang daripada atau sama dengan 0.005mm), daya pemotongan yang baik, ketepatan kedudukan paksi yang stabil untuk kepingan tugas berat-dan lain-lain. Pilihan A terbina dalam modul pintar yang boleh memantau perubahan suhu dan komponen sensor terbina dalam yang boleh memantau perubahan suhu dan komponen Sensor terbina dalam. laraskan Parameter Pemprosesan secara dinamik berdasarkan data ini untuk menghapuskan Hanyutan Suhu Lebih Masa untuk operasi Ketepatan Tinggi berterusan pada Keadaan di atas Jangkaan.
Automasi Pintar & Pengeluaran Cekap
VMC1160 mempunyai sistem GSK CNC dengan paparan besar bersaiz 10 inci; Ia menyokong program kod G, fungsi menyemak program, kerosakan boleh didiagnosis secara automatik untuk kemudahan penggunaan dan mengurangkan kos pelaburan tenaga kerja. Alat-Masa Penukar hanyalah 4s, mengurangkan Masa yang tidak berguna sebanyak itu dan meningkatkan Kapasiti pengeluaran sebagai hasilnya. Menyokong mod kerja-automatik, separa-penuh dan manual; Turut disediakan ialah sistem pelinciran automatik-kawalan pusat yang mempunyai fungsi penggera aras minyak untuk menyediakan minyak yang diperlukan untuk meningkatkan hayat peralatan. Kelajuan lintasan pantas maksimum adalah sehingga 24m/min, mengurangkan masa pemprosesan untuk kumpulan-pengeluaran besar{12}}bekerja besar-besaran.
Parameter teknikal utama produk
|
SPESIFIKASI |
Unit |
VMC1160 |
|
Saiz meja |
mm |
1200*600 |
|
Perjalanan paksi X |
mm |
1100 |
|
perjalanan paksi Y |
mm |
600 |
|
Perjalanan paksi Z |
mm |
600 |
|
Maks. beban meja kerja |
kg |
1000 |
|
Slot T(nombor-lebar*pitch) |
- |
5-18*100 |
|
Maks. kelajuan gelendong |
rpm |
8000 |
|
Tirus gelendong |
mm |
BT40 |
|
Kuasa motor utama |
kw |
11 |
|
X/Y/Z kelajuan lintasan pantas |
m/min |
24/24/20 |
|
Memotong kelajuan suapan |
mm/min |
1-8000 |
|
Jenis rel panduan |
- |
Rel linear |
|
Jarak dari paksi gelendong ke permukaan lajur |
mm |
650 |
|
Jarak antara hidung gelendong dan permukaan meja |
mm |
120-720 |
|
Ketepatan kedudukan |
mm |
0.0075 |
|
Ulang ketepatan kedudukan |
mm |
0.005 |
|
Majalah alat |
- |
Lengan 24 |
|
Maks. diameter alat |
mm |
78/120 |
|
Maks. berat alat |
kg |
8 |
|
Berat mesin |
kg |
6800 |
|
Dimensi keseluruhan (L*W*H) |
mm |
3400*2500*2960 |
Butiran Standard Mesin
PEMBINAAN MESIN
Kekuatan tinggi kualiti tinggiHT300besi tuang
SISTEM KAWALAN
Standard:GSK980/ KND1000 kawalan
TAIWAN PRECISION SPINDLE
1. gelendong TaiwanBT408000rpm
2. Lulus ujian penarafan ISO baki dinamik
MAJALAH ALAT TAIWAN
1.TaiwanOKADA majalah lengan 24alat .
2. masa tukar alatan hanya 2-3 saat.
1 skru plumbum jenama terkenal,
2. galas skru plumbum menggunakan galas SKF atau NACHI,
3. gandingan YC bersambung terus
TAIWAN PRECISION LINEAR RAILS
1. Kereta api panduan linear roller berkelajuan tinggi Taiwan, ketepatan kedudukan boleh mencapai kelas μm
SISTEM PElinciran
HERGPeranti pelinciran terpusat automatik .
PKOMPONEN NEUMATIK
Standard denganAirTACKomponen Pneumatik
1. dengan komponen elektrik keselamatan Schneider
2. Palam cepat sebagai standard
Setiap mesin lulus ujian interferometer laser Renishaw dan ujian ballbar
Senario Aplikasi
Pembuatan Jentera & Peralatan Berat:VMc1160 telah digunakan secara meluas di banyak kilang jentera berat untuk memproses{1}}bahan kerja bersaiz besar termasuk kotak gear, rangka mesin, silinder hidraulik, komponen penghantaran dan sebagainya. Keupayaan pemotongan yang kuat, Strok suapan yang besar, dan Ketepatan tinggi memenuhi keperluan ketat untuk dimensi dan struktur bahagian penting dalam proses pengeluaran Jentera berat. Alat automatik-fungsi menukar, kelajuan pemprosesan pantas sesuai untuk kumpulan-jenis umum-pengilangan tujuan untuk mengurangkan kos tenaga kerja dan meningkatkan kestabilan produk.
Pemprosesan Acuan & Die Besar:Ia sesuai untuk digunakan dalam-bengkel acuan berskala besar; ia boleh memproses-acuan-asas, acuan-teras dan-rongga Bahagian Automotif Aeroangkasa Industri Acuan. Ketegaran tinggi, gelendong yang stabil dan mampu membuat lubang dalam dalam keluli acuan untuk kerja pemprosesan pasca-yang dikurangkan seperti penggilap dan penentukuran. Sistem Kawalan Kereta Api automatik 24-kedudukan sangat serasi dengan pelbagai alatan yang digunakan dalam pengeluaran acuan; Penggabungan ketepatan paksi tiga Dimensi boleh dipercayai, dan Permukaan Mesin berkualiti tinggi telah berjaya Dicapai untuk meningkatkan Ketepatan dan Kecekapan Tuangan.
Pengeluaran Komponen Aeroangkasa & Automotif:VMC1160 dalam aplikasi ini perlu memproses komponen logam-berskala tinggi-besar besar untuk Aeroangkasa dan Kereta, termasuk Bahagian Struktur Aeroangkasa dan Rangka Casis Automotif, dsb. Ketepatan tinggi; peranti pengukur-pantas dengan operasi yang boleh dipercayai untuk memenuhi piawaian produk yang sangat ketat dalam sektor ini. Selamat dan pasti selamat. Mengendalikan aloi dengan kekuatan yang lebih tinggi; boleh menyesuaikan diri dengan ringan dan prestasi tinggi yang diperlukan untuk Bahagian Aeroangkasa dan Automotif.
Tinggi-Kepersisan Besar-Pemprosesan Tersuai Komponen:Sesuai untuk-bengkel pemprosesan tersuai berketepatan tinggi dan-perusahaan pembuatan komponen berskala besar. Memproses sejumlah besar-bahagian instrumen berketepatan tinggi, struktur logam-dibuat khas untuk peranti perubatan yang tepat, dsb., memenuhi keperluan kumpulan-kecil dan pelbagai jenis. Sistem penghantaran tepat tiga-paksi digabungkan dengan gerakan fleksibel boleh digunakan untuk memproses-bahan kerja besar berbentuk kompleks yang biasa dalam-keadaan pengeluaran berkualiti tinggi merentas industri yang berbeza.
Soalan Lazim
S: Apakah spesifikasi utama mesin pengilangan menegak cnc 3 paksi VMC1160?
A: Saiz Meja Kerja: 1200 x 600 mm, Beban Maksimum: 600 kg. X, Y, Z-jarak pergerakan paksi ialah 1100x600x600 mm; Julat putaran gelendong: 0~8000r/min. Ia mempunyai motor utama servo AC 11 kw dan sistem ATC jenis 24- payung stesen-jenis. Ralat kedudukan: ±0.008mm; Ralat Kedudukan Berulang: ±0.006 mm. Saiz keseluruhan: 3400 x 2500 × 2960 mm; Berat Bersih: 6800 kg; Bekalan Kuasa 380V tiga fasa.
S: Apakah bahan yang boleh diproses oleh VMC1160?
J: Proses semua jenis bahan feromagnetik (seperti keluli karbon, Keluli tahan karat, Keluli Aloi), Bahan bukan{0}}magnet seperti Aloi Kuprum dan Aloi Aluminium). Sesuai untuk mengasari dan menyelesaikan kekerasan yang sama tetapi ketebalan yang berbeza atau pelbagai-kepingan logam besar-dalam industri, boleh disesuaikan dengan pelbagai jenis pemprosesan.
S: Apakah kelebihan kawalan pautan 3 paksi?
J: Tiga-paksi (X/Y/Z)-sistem kawalan pautan berketepatan tinggi boleh memproses kerja kompleks-kepingan dengan satu-pengapit;ia juga agak pendek pada ralat kedudukan. Untuk memastikan gerakan bergerak-yang stabil dan pantas untuk pemegang alat untuk meningkatkan ketepatan pemprosesan dan kualiti permukaan; Ia boleh digunakan dalam bahagian-skala besar atau kompleks-yang memerlukan pemesinan berbilang-arah.
S: Adakah VMC1160 sesuai untuk-pemprosesan tersuai kelompok kecil bagi bahagian kerja-yang besar?
A: Betul ke? sistem cnc boleh menyimpan banyak program pemprosesan dan menukar antara parameter pekerjaan yang berbeza dengan cepat. Mod manual, separuh-automatik boleh mengendalikan Penyesuaian bahagian besar secara fleksibel; Terdapat 24 kedudukan ATC yang mengurangkan kekerapan perubahan alat untuk meningkatkan kecekapan dan fleksibiliti untuk-pengeluaran kelompok kecil.
S: Apakah perkhidmatan selepas-jualan yang disediakan?
J: Perlindungan perkhidmatan waranti satu tahun dari pembelian. Sediakan sokongan teknikal dalam talian 24-jam, hantar alat ganti tulen seperti gelendong, skru bola, perkakas, dsb., dan jalankan latihan operasi tapak tanpa kos. Tiada kos; Alat ganti pangkalan perindustrian yang besar diangkut ke tapak dalam masa dalam masa .
