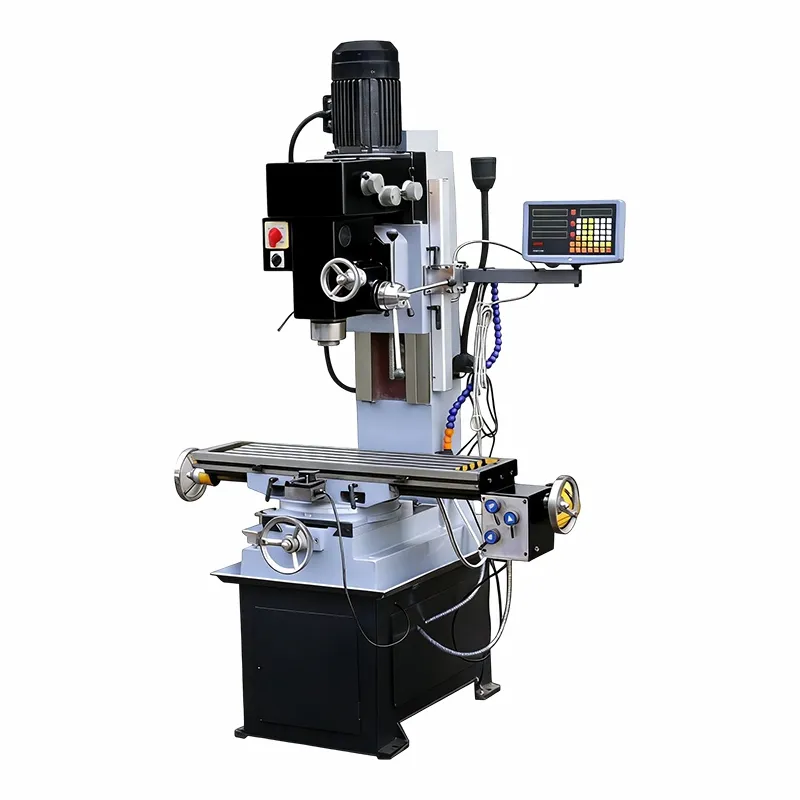

Mesin Penggerudian dan Pengilangan Zx50c

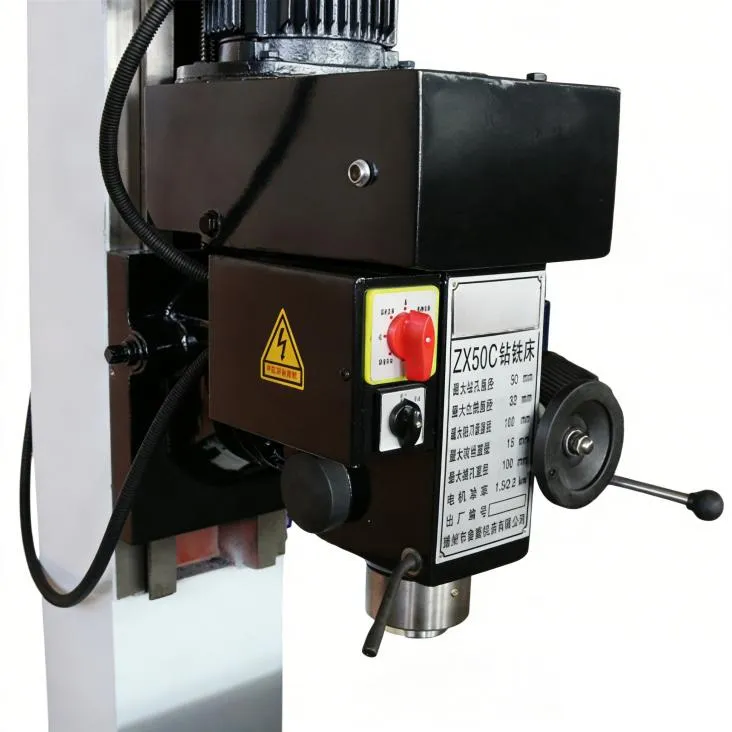

ZX50C bergantung terutamanya pada kepala pengisar pusing untuk melaksanakan operasi kiri-kanan atau atas-bawah berputar mengenai paksi-menegak untuk pemesinan; akibatnya, tiada bahagian tambahan diperlukan untuk dipasang. Menyokong berbilang-Pemprosesan Sudut Satah Condong, T-slot dan bahagian berbentuk-istimewa lain berbanding dengan mod tunggal-biasa; Ia lebih serba boleh dalam pengertian ini. Juga mempunyai roda tangan-untuk pelarasan halus kelajuan suapan; lubang gerudi dan benang-ketik dikawal dengan tepat dengan kehausan rendah; Struktur pemacu gear-mengirimkan kehilangan geseran-.

Pemacu halaju pemalar boleh laras 8-peringkat-yang boleh beralih antara melahu pada 115 putaran seminit (r/min) dan operasi beban penuh-pada 1,750 r/min bergantung pada jenis bahagian yang diproses. Pada kelajuan rendah, ia boleh memberikan tork yang mencukupi untuk pengendalian tugas berat-bahan dengan kekuatan tinggi; oleh itu, pada masa ini, kerja-tidak akan berubah bentuk apabila dipaksa. Pilihan{11}}kelajuan tinggi boleh memproses logam ringan dengan cekap, seperti aloi aluminium, dan juga berfungsi dengan baik pada bahagian berdinding nipis; ia mempunyai kualiti permukaan yang baik. Didorong oleh tali pinggang, sekali gus mengurangkan bunyi operasi untuk meningkatkan persekitaran kerja pekerja.

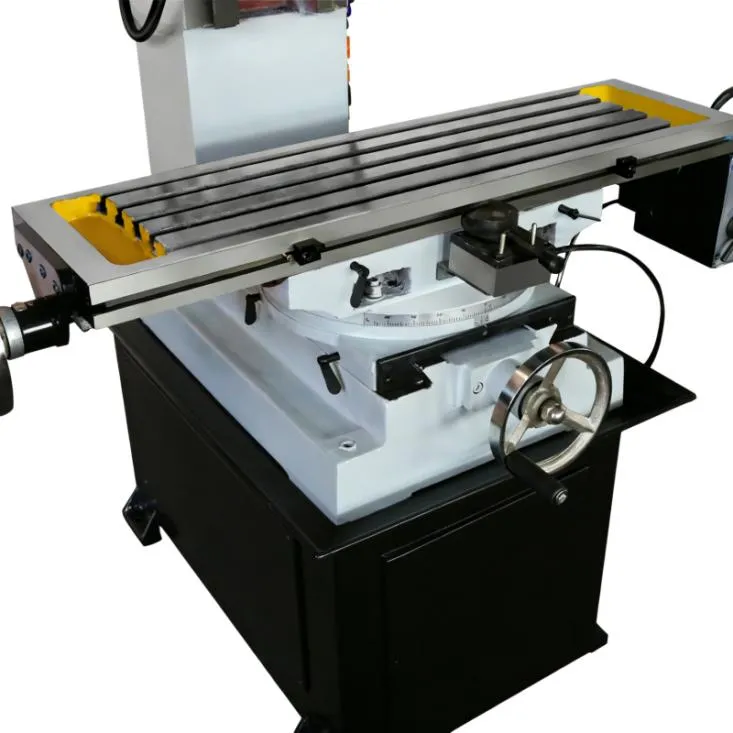

Katil mesin dan meja kerja menggunakan-besi tuang HT200 berkualiti tinggi yang telah melalui proses penuaan dua buatan untuk menghilangkan tekanan dalaman dan dengan itu mengurangkan getaran dalam mesin. Laluan panduan tiga dimensi X, Y, Z-adalah supersonik-frekuensi-dipadamkan (kedalaman 2-4 mm), dikisar untuk dipertingkatkan-kekuatan dan kekakuan tahan haus, dan kepersisan-gelendong tirus MT4 telah dipasang untuk mencapai pembahagian licin yang sangat rendah. Gabungan dovetail Meja dan cara panduan boleh menanggung daya terbalik yang agak besar, skru plumbum ketepatan dalam peranti pemanduan dengan tepat mengawal kelajuan bergerak untuk memadankan keperluan kedudukan tepat bahagian mekanikal halus dan produk elektronik.

Dimensi keseluruhan ZX50C adalah lebih kurang 1100x970x1650mm, dan beratnya sendiri-adalah kira-kira 550Kg; Oleh itu, ia sesuai untuk kedua-dua bengkel kecil dan ruang Studio yang agak terhad. Berbanding dengan mesin pengilangan-gerudi-besar dan model CNC, ia mempunyai kos permulaan yang sangat rendah, tidak memerlukan penyelenggaraan sistem CNC yang mahal. Reka bentuk mekanikal yang ringkas, beberapa titik kegagalan untuk mengurangkan perbelanjaan penyelenggaraan dan gangguan perkhidmatan. Hanya perlu dilincirkan dengan kerap untuk penyelenggaraan harian, dibersihkan dengan kerap daripada serpihan haus dalam gelendong dan pemandu; Pelincir Manual dikendalikan dengan mudah untuk memanjangkan waktu operasinya.
